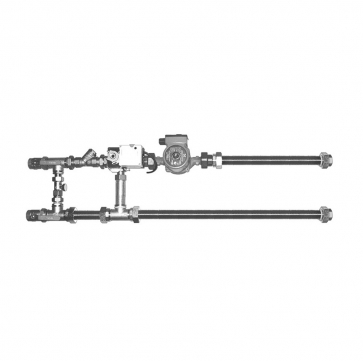

Zilon ZMP 40-1,6 смесительный узел
| Применение | Вентиляция |
|---|---|
| Особенность | Для водяных теплообменников |
| Мощность (кВт) | 0,07 |
| Макс. производительность (л/ч) | 820 |
| Электропитание (в/ф) | 220 / 1 |
| Максимальный рабочий ток (А) | 5,9 |
|---|---|
| Размер ШхВхГ (мм) | 1100 х 400 x 165 |
| Вес (кг) | 8,7 |
| Гарантия (лет) | 1 |

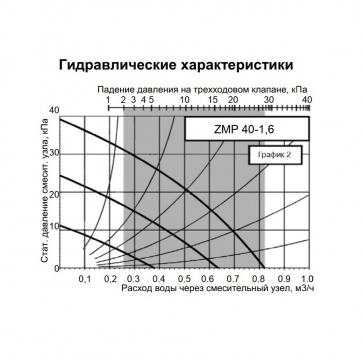

Пропускная способность (Kvs): 0,82 м³/ч
Присоединительный диаметр: 1" (внутренняя)
Электропитание привода трехходового клапана: 24 В
Тип регулирования: 0-10 В
Время открытия: 60...120 сек
Макс. рабочее давление: до 10 бар
Рабочая температура жидкости: +2...+105 °C
Максимальная температура теплоносителя: +105 °C
Концентрация гликоля не более: 40%

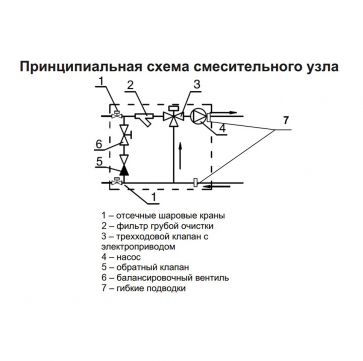

Состав смесительного узла:
● Циркуляционный насос предназначен для преодоления потерь в смесительном узле и на теплообменнике (не создает напора не подводящей магистрали)
● Байпас c обратным клапаном и балансировочным вентилем необходим для выравнивания давления, чтобы не допустить изменения расхода воды через теплообменник
● Балансировочный кран обеспечивает оптимальную потерю давления на байпасе
● Обратный клапан предотвращает перетикание обратного теплоносителя в подающую линию
● Отсечные шаровые краны облегчают обслуживание
● Фильтр грубой очистки увеличивает ресурс службы смесительного узла
● Гибкие подводки облегчают монтаж
